PCB材料变更：了解材料替换背后的复杂影响

在原材料短缺、供应链紧张的当下，PCB材料选择的灵活性比以往都重要。客户有时希望通过更换PCB材料，来获得更短的交期或更低的价格。但材料变更，并没有想象中简单，它会对PCB设计、制造、认证以及长期供应保障产生重大影响。

由于全球PCB市场波动，加之头部层压板厂商更多地将产能投放于AI驱动的高速材料生产，标准FR4材料的供应正逐步收紧。为了降低客户的材料短缺风险，我们正在测试和评估来自本地供应商的替代材料。这些材料的应用已逐渐成熟，现可提供符合要求水平的可靠且可重复的性能。

PCB材料是一个复杂的体系，其中某种材料的变更，是一个体系工作，需要全盘评估，并非一件简单的事情。即便两种材料在理论上看起来相似，或者都符合相同的IPC-4101要求，但在电气、热性能、机械和加工特性方面的差异，仍可能影响PCB的最终性能和长期可靠性。

在这篇推文中，我们将重点介绍在评估材料变更时需要权衡的关键因素。

叠层结构：PCB性能的基础

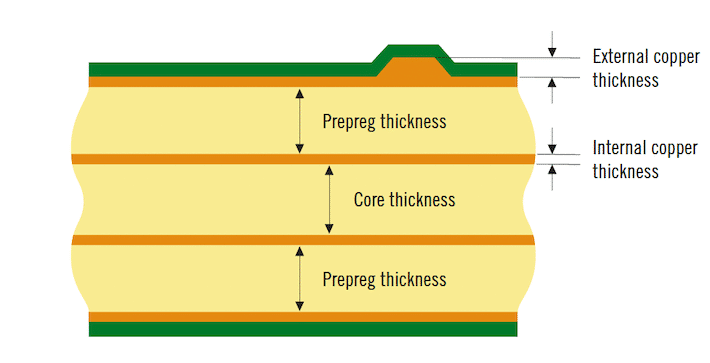

PCB是基于一个合适的叠层结构压合制造而成，该结构由多种材料组成，包括芯板和PP片。

厚度、树脂含量和介电常数等材料性能的差异，可能会影响整体层压结构。因此，更换材料时，通常需要重新审查并调整叠层结构，来保持所需的电气和机械性能。此外，还应核实可否获得等效的芯板和PP片厚度。不同的材料厂商可能提供类似的层压板，但其介电结构未必相同，这可能会影响电路板的整体厚度、铜平衡以及阻抗性能。

材料替代方案还应从热性能和可靠性角度进行评估。不同材料的关键性能，如玻璃化转变温度(Tg)、分解温度(Td)、热膨胀系数(CTE)和热导率，可能存在显著差异。

这些差异会影响焊接表现、热循环能力、PTH可靠性以及产品的整体使用寿命，特别是在汽车电子、医疗、工业和电力电子应用中。

阻抗控制是许多高速应用中的关键要求。更换材料会影响PCB整体电气表现，其中就包括信号完整性表现。对于高速数字和射频应用，工程师不仅应评估介电常数(Dk)，还应评估相关频率范围内的介电损耗(Df)。即使是Dk值相近的材料，在较高频率下也可能表现出截然不同的信号损耗特性。

为了将风险降至最低，如需更换材料，须告知PCB供应商原设计中包含由受控阻抗走线，允许供应商根据叠层结构选择合适的材料，且在必要时根据制造能力和材料特性调整走线宽度和间距。

材料的替换可能会影响现有的资格和认证。因此，必须考虑基于原有材料体系的认证是否有效，以及基材、阻焊层和保护性涂层的组合是否仍符合资格要求。

不是每种材料组合都经过测试和批准，此外，部分终端客户可能已经对完整的PCB结构进行了认证，而不仅是层压板本身。在这种情况下，即便是技术上等效的材料，在投入使用之前也需要获得客户的正式批准。

在某些情况下，还需要进行额外的认证工作或审批流程，才能继续推进材料变更。

UL合规性，是PCB材料变更影响的另一个重要方面，因此必须确认替代材料已获得UL认证，并注意PCB上的UL标志可能会发生变化。在某些情况下，PCB的阻燃等级、UL档案号或经批准的材料体系会有所不同，这需要提供额外文件、通知客户或重新进行认证。

对于面向受监管市场的产品，应在流程早期就这些因素与您的PCB供应商进行讨论。

根据具体应用和客户要求，变更后的材料体系可能需要重新进行资格认证流程。

当电气性能、现有认证受到影响，或客户规范/行业标准要求时，通常需要重新进行认证。应特别关注汽车、航空航天、铁路和医疗电子等严格受监管的行业，对这些行业内的产品进行PCB材料替换，往往会触发更正式的变更管理和资格认证要求。

尽早评估这些要求，才能避免在量产阶段出现延误。

在市场波动时，一套稳健的材料策略非常关键。材料短缺和交期延长，会导致研发和生产进度延误。为降低供应链风险，我们建议评估长期供应保障情况，并与您的PCB供应商提前共同评估和批准替代材料，并在可能的情况下对多种材料同时进行认证。

想进一步了解PCB市场的最新动态吗？

提高材料灵活性的一个有效策略，是指定IPC-4101斜线表，而不是特定的品牌。设计人员无需指定诸如Isola IS415或Panasonic R-1755V等具体材料，而是可以指定适用的IPC-4101材料类别。

这种策略的优势在于：

该策略不仅能降低对单个材料供应商的依赖，还有助于确保生产的连续性。

如需进行PCB材料变更，需对其层压结构、阻抗表现、认证、UL合规性、资格认证流程以及供应链可靠性方面，进行系统评估。

同时，不稳定的市场现状也为企业重新审视材料策略、采用更灵活的方法（如IPC-4101斜线表）提供了契机。

要想提高供应安全性、将制造风险降至最低，且避免产品生命周期后期出现失效、宕机等风险，企业需要积极主动来应对材料相关的问题。
