医疗PCB解决方案

行业经验

NCAB为医疗PCB项目提供从早期设计到批量生产的全流程支持，帮助客户在性能、可制造性和成本之间取得平衡。我们在中国设有本地技术团队和供应链管理网络，深度服务国内医疗器械厂商 – 覆盖从NMPA注册原型到上市后批量供货的全生命周期。我们的工程团队提供可制造性(DfM)评审、叠层设计验证和生产指导，驻厂质量工程师在合作工厂现场管控，确保生产环境可控、批次可追溯，并完全符合ISO 13485体系要求。

“在医疗科技领域，不存在’一刀切’的PCB。一台CT与一台胰岛素泵对电路板的要求完全不同 – 前者关注信号完整性和热管理，后者追求微型化和超低功耗。我们的职责是理解每款产品的使用场景和监管路径，构建一条能够支撑整个生命周期所需可靠性水平的本地化供应链。”

Samuel Thompson
Global Sales Director MedTech
NCAB Group

Samuel Thompson | NCAB Group

标准、认证与合规

ISO 13485:2016已在我们全球网络的医疗认证工厂中全面实施。PCB的生产以IPC Class 2或Class 3为最低基准，此外还须遵循我们自有的PCB规范 – 该规范对可靠性、一致性和可追溯性提出了比通用标准更严格的要求。对于面对中国市场的医疗器械项目，我们的质量体系文档和批次追溯能力，可完整支持NMPA注册审评中关于关键元器件供应商管理的合规要求，帮助客户降低因PCB变更触发重新注册的风险。

了解更多关于PCB标准与认证的信息

医疗PCB关注重点

可靠性

一块可靠的医疗器械PCB始于正确的设计。我们从验证客户的Gerber数据入手，执行DRC（设计规则检查）评审，并检查叠层结构和阻抗计算结果 – 在打样之前就识别出可能导致批次一致性问题的设计隐患。我们自有的PCB规范、验收标准以及在合作工厂实施的结构化质量控制流程，确保每一批次都能实现其可靠性承诺。

供应链连续性与本地化

医疗器械通常具有10年以上的监管生命周期，即便是微小的PCB变更也可能触发NMPA注册变更 – 这是国内厂商非常关注的风险点。我们通过多地备份的制造产能布局、管控材料清单（AML）以及长期稳定的工厂合作关系，确保产品全生命周期内的生产一致性。在过去几年国内市场供应链波动的背景下，包括疫情期间，我们维持了对关键医疗客户的持续供货，未发生因PCB供应导致的生产中断。

了解与我们合作的关键优势

部分行业应用经验

查看更多

呼吸机

Read more

此类设备需要连续运行，且事关患者生命安全，任何故障或停机都可能造成不可逆的临床后果。要求IPC 3级标准、100%电测和全批次可追溯。国内有创/无创呼吸机厂商在注册和量产阶段对供应链稳定性的要求尤为突出。

PCB技术

糖尿病护理

Read more

用于胰岛素泵、动态血糖监测系统（CGM）等糖尿病日常管理设备。核心挑战在于微型化 – 需要在极受限的板面积内集成传感、处理和无线通信系统，同时满足长期贴身穿戴的生物相容性要求。HDI和FPC软板是主流方案。

PCB技术

医学影像

Read more

覆盖CT、MRI、超声、X射线和PET等大型影像设备的PCB需求。此类系统对信号完整性和高速数据传输要求极高 – 多通道探测器数据需要精密阻抗控制和低介电损耗材料。多层HDI和射频PCB是核心技术方案，国产高端影响设备近年来在此领域的需求增速显著。

PCB技术

患者监护系统

Read more

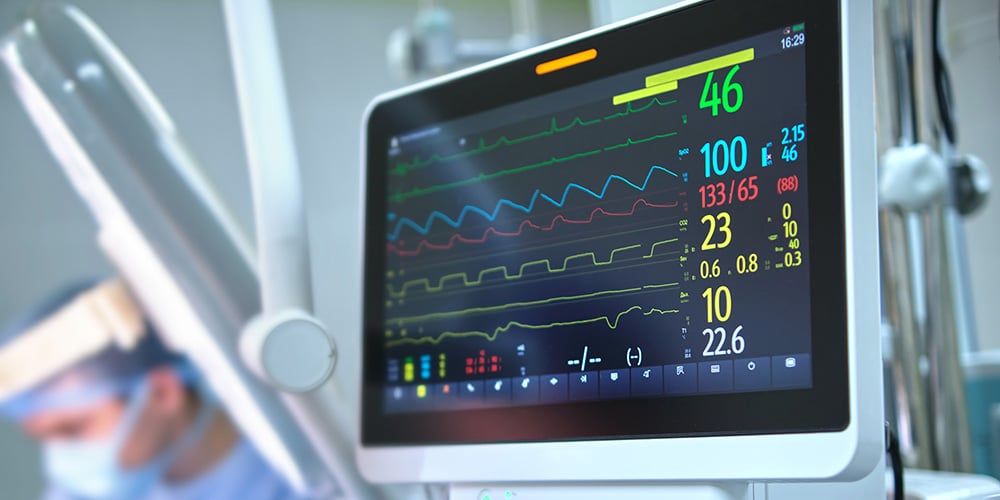

PCBs for patient monitoring equipment such as vital-sign monitors and control units used in hospitals and clinical environments. These systems require reliable electronics, consistent quality, and controlled manufacturing processes due to their continuous clinical use.

内窥镜和微创设备

Read more
Endoscope | NCAB Group

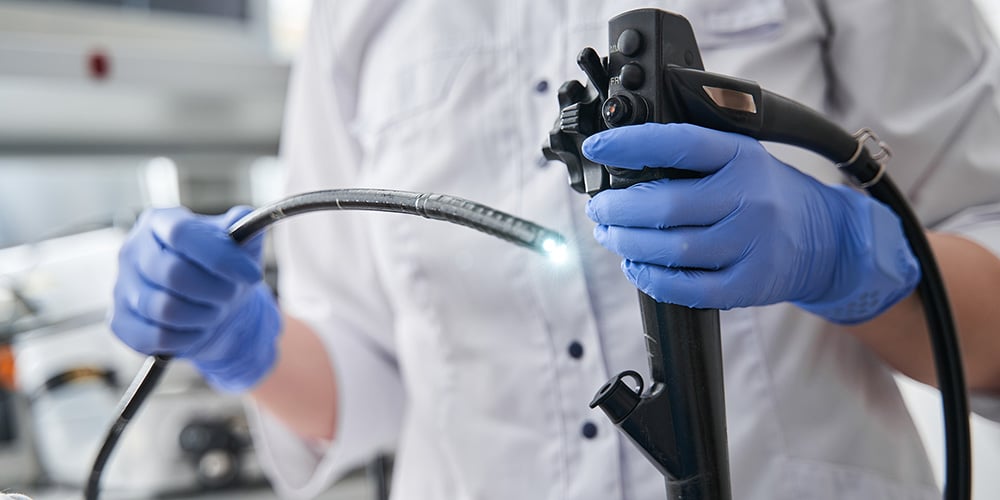

PCBs for endoscopy and minimally invasive medical devices, including long flex circuits, rigid-flex designs, and miniaturized camera modules. These applications place high demands on signal integrity, mechanical reliability, and advanced PCB fabrication.

医用个人防护设备

Read more

用于外供能的空气净化器的PCB
特点：尺寸限制，临界载荷

PCB技术

查看更多

医疗PCB技术特点

中国医疗器械行业正处于快速升级时期 – 从常规设备向高端影响、微创手术、植入式器械拓展，对PCB的密度、承载频率和可靠性提出了更高要求。我们的技术能力矩阵覆盖以下关键方向，每一项均通过NCAB的工厂筛选和持续能力审核，确保项目分配到经过验证的合规工厂。

  • HDI(高密度互连)：支持可穿戴医疗设备和便携式诊断仪器的紧凑设计。在国产胰岛素泵、动态心电记录仪等产品中，HDI技术是实现功能集成与体积控制的关键路径。
  • 微盲孔：在空间受限的设计中实现高密度布线，尤其适用于内窥镜手柄端和微型超声探头等对板面积极度敏感的应用。
  • 多层PCB：支持复杂电路结构和受控信号要求。在CT、MRI等大型影像设备中，多层PCB设计是处理多通道高速数据采集与传输的基础。
  • 软硬结合板：减少连接器的使用，在紧凑设计中提升可靠性。广泛应用于内窥镜弯曲段、手术机器人关节等需要三维空间布线和动态弯折的场景。
  • 软板柔性PCB：支持紧凑且机械要求严苛的医疗设计。我们的工程团队协助客户处理弯曲半径、材料选择和走线间距等关键参数，具备多层柔性板、HDI集成和先进结构方面的能力，在可穿戴健康监测设备和便携超声等国产创新产品中有成熟应用。
  • 受控阻抗：确保高速信号传输的完整性。CT探测器模块、超声前端以及MRI梯度线圈驱动等应用对阻抗精度和一致性要求极为严苛，我们在设计阶段即介入叠层设计和线宽验证。下载我们的叠层与阻抗设计指南 >
  • 射频PCB：支持需要低损耗材料和精确信号控制的设计，如无线胶囊内窥镜、植入式神经刺激器的无线通信模块。材料由技术团队在设计阶段指定，合作工厂基于经过验证的射频工艺能力进行筛选。
  • 高Tg材料：我们的技术团队根据设备的运行环境（如高温灭菌、长时间不间断工作）和法规约束，在设计评审阶段提供材料选择建议，确保在多次回流焊接和长期高温运行中性能不衰减。
  • 热管理（IMS）：用于手术无影灯、激光治疗设备和高端影像系统等高功率应用。金属基板（IMS）和厚铜设计的组合方案帮助客户解决高功率密度下的散热挑战。
  • 无卤材料：对于有环保合规或生物相容性考量（如长期接触皮肤的穿戴设备）的应用，由技术团队在材料选型阶段指定无卤方案。

医疗PCB质量要求

NCAB的专属工程和质量团队驻扎在合作工厂，监督应用于每一块PCB的结构化质量流程。这套体系不仅保障批次一致性，也为客户的NMPA注册和变更提供了可追溯的质量数据支撑 – 当需要向审评机构证明关键元器件的过程管控时，完整的批次记录和检验报告可直接使用。以下流程作为标准实施或根据具体应用进行指定：

  • 100%电气测试：每块电路板在发货前均按照网表进行测试，符合NCAB的质量要求。
    观看该流程>
  • 飞针测试：用于原型板和小批量生产，无需专用测试治具，确保NMPA注册阶段原型验证和初期小批量试产中的全面电气验证。
  • 自动光学检测（AOI）：在多个生产阶段进行（内层AOI和外层AOI），在生产过程中识别缺陷，而不是留到最终检验。
    观看该流程（内层AOI）>
  • X射线检测：验证内部结构，如层压完整性和BGA过孔质量，尤其适用于多层HDI结构和IPC Class 3产品。
  • 微切片分析：根据IPC Class 2和Class 3要求验证孔壁铜镀层厚度和内层结构，是高端医疗设备PCB批次放行的核心依据之一。
  • 洁净度测试（IPC-TM-650）：应用于对离子残留度敏感的医疗电子组件，如高阻抗前端电路和植入设备无线通信模块。
  • 材料可追溯性：从基板到成品板全程维护，依托批次记录、过程文档和NCAB工厂审核计划，确保全面的供应链可见性 – 这也是NMPA注册和飞行检查中证明供应商管控有效性的关键证据。

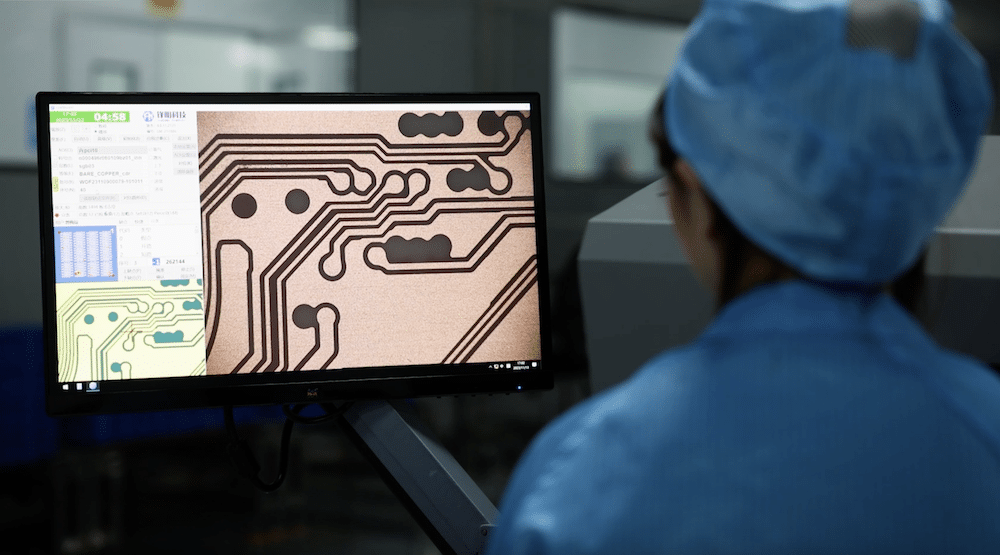

电路板经过自动光学检测（AOI），与数字图像对比确保精度和无缺陷质量。扫描识别异常，由经过培训的检验员进行验证。NCAB不允许对开路进行修复。
