PCBS para aplicaciones médicas

NCAB presta apoyo a proyectos de PCB para el sector médico desde las fases iniciales de diseño hasta la producción en serie, ayudando a sus clientes a optimizar el rendimiento, la fabricabilidad y los costes. Nuestros equipos de ingeniería proporcionan asistencia en Diseño para la Fabricabilidad (DfM), validación del diseño y orientación en los procesos de fabricación. Trabajan en estrecha colaboración con los clientes para garantizar el cumplimiento de los requisitos técnicos específicos de cada aplicación. Además, contamos con ingenieros de calidad dedicados en nuestras fábricas asociadas, lo que nos permite asegurar un entorno de producción controlado y totalmente trazable, en cumplimiento con los estándares de la norma ISO 13485.

Normas, certificación y cumplimiento

La norma ISO 13485:2016 se implementa en toda nuestra red global de fábricas hologadas para aplicaciones médicas. Las PCB se fabrican, como mínimo, conforme a los requisitos de la norma IPC Clase 2 o IPC Clase 3. Además, están reguladas por nuestra propia especificación de PCB, que impone criterios más estrictos para mejorar la fiabilidad, consistencia y trazabilidad.

Áreas clave para PCB médicos

Fiabilidad

Una PCB fiable comienza con un diseño adecuado, por lo que siempre iniciamos el proceso verificando los archivos Gerber proporcionados por el cliente, realizando revisiones DRC (Design Rule Check o comprobación de reglas de diseño) y validando las configuraciones multicapa y los cálculos de impedancia. Nuestra propia especificación de PCB, junto con los criterios de aceptación y los procesos de control de calidad aplicados en nuestras fábricas asociadas, garantiza que el producto final cumpla con los requisitos de rendimiento, fiabilidad y calidad esperados.

Continuidad de la cadena de suministro

Los productos sanitarios suelen tener ciclos de vida regulados muy largos, en los que incluso los cambios más pequeños en una PCB pueden requerir nuevos procesos de validación. Por ello, mantenemos relaciones de colaboración a largo plazo con nuestros socios de fabricación, controlamos cuidadosamente la selección de materiales y respaldamos procesos de producción estables y consistentes. De este modo, garantizamos la continuidad del suministro y la fiabilidad del producto durante todo su ciclo de vida.

Selección de aplicaciones que ofrecemos

Ver más

Ver más

Herramientas de diseño para PCB aeroespaciales

Para facilitar un diseño fiable desde el principio, ofrecemos herramientas y guías gratuitas para PCB multicapa, HDI, Ultra HDI, rígido-flexibles y otras tecnologías avanzadas, además de consejos de diseño, listas de comprobación, pautas de optimización de costes y recomendaciones de diseño para el medioambiente (DfE).

Capacidades técnicas para PCB médicos

Los dispositivos médicos requieren diseños compactos y de alta densidad junto con un rendimiento estable de alta frecuencia y fiabilidad térmica. Nuestras tecnologías apoyan estos requisitos en una amplia gama de aplicaciones. Los proyectos se colocan en fábricas asociadas seleccionadas y verificadas para la capacidad requerida mediante el extenso proceso de aprovisionamiento de NCAB y auditorías continuas de calidad.

• HDI (High Density Interconnect): Soporta diseños compactos en dispositivos portátiles de diagnóstico y dispositivos portátiles.
• Microvias: Permiten una alta densidad de enrutamiento en diseños con espacio limitado.
• PCB multicapa: Soporta diseños complejos y controla el comportamiento de la señal.
• PCBs rígido-flexibles: Reducen los conectores y mejoran la fiabilidad en diseños compactos.
• PCBs flexibles: Permiten diseños médicos compactos y mecánicamente exigentes, apoyando la miniaturización en aplicaciones como wearables y dispositivos portátiles. Nuestros equipos de ingeniería apoyan parámetros clave de diseño como el radio de curvatura, la selección de materiales y la vía y hueca, con capacidades en flexibilidad multicapa, integración de HDI y construcciones avanzadas para garantizar la manufacturabilidad y la fiabilidad a largo plazo.
• Impedancia controlada: Garantiza una transmisión estable de señales en aplicaciones de alta velocidad.
  Descarga nuestras directrices de diseño sobre apilamientos y impedancias >
• PCBs RF: Soporte para diseños que requieren materiales de baja pérdida y un comportamiento controlado de la señal. Materiales especificados por nuestro equipo técnico en la fase de diseño, seleccionando fábricas asociadas en función de la capacidad RF verificada.
• Materiales de alta Tg: Selección de laminados recomendada por nuestro equipo técnico durante la revisión de diseño en función de tu entorno operativo y las restricciones regulatorias.
• Gestión térmica (IMS): Utilizada en aplicaciones de alta potencia como iluminación quirúrgica y sistemas de imagen.
• Materiales libres de halógenos: Especificados por nuestro equipo técnico para aplicaciones donde la selección de materiales es un factor a considerar.

Aseguramiento de calidad para PCB médicos

Los equipos especializados de ingeniería y calidad de NCAB están presentes en nuestras fábricas asociadas, supervisando un proceso de calidad estructurado que se aplica a todas las PCB que suministramos. Los siguientes procesos se aplican de forma estándar o se especifican en función de los requisitos de cada aplicación:

• Pruebas 100% Eléctricas: Cada placa se prueba contra la netlist antes del envío, conforme a los requisitos de calidad de NCAB.
  Mira el proceso aquí >
• Pruebas con sonda voladora: Utilizadas para prototipos y construcciones de bajo volumen, donde no se requieren dispositivos de prueba dedicados, garantizando una verificación eléctrica completa durante la producción en fases iniciales y de bajo volumen.

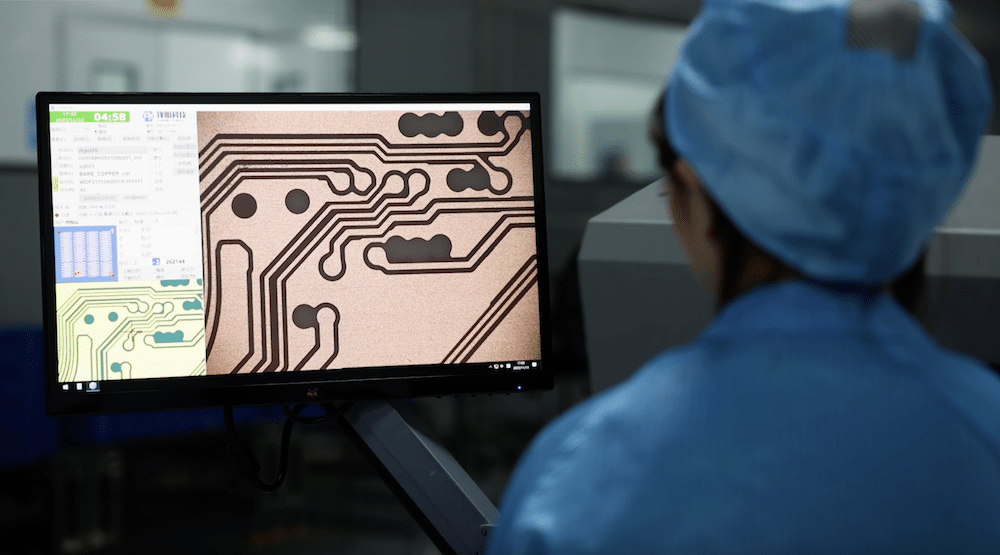

• Inspección Óptica Automatizada (AOI): Se realiza en múltiples etapas de producción (AOI de capa interna y AOI de capa externa).
  Mira el proceso aquí (AOI de capa interna) >
• Inspección por rayos X: Verifica estructuras internas como la integridad de la capa y la calidad de vía, especialmente para construcciones complejas y construcciones IPC Clase 3.
• Análisis de microsecciones: Se utiliza para verificar el grosor del chapado de cobre de la pared de agujeros y la construcción de la capa interna frente a los requisitos IPC Clase 2 y Clase 3.
• Pruebas de limpieza (IPC-TM-650): Aplicadas cuando sea necesario para aplicaciones sensibles a la contaminación residual.
• Trazabilidad de materiales: Se mantiene desde el laminado base hasta el cartón acabado, apoyado por registros de lotes, documentación y el programa de auditoría de fábrica de NCAB para garantizar la visibilidad completa de la cadena de suministro.

Preguntas frecuentes sobre PCBs médicos

¿Existe algo así como una PCB de grado «médico»?

No exactamente. Los productos médicos tienen demandas variables en cuanto a las PCB según su uso, perfil de riesgo y aplicación clínica. Los requisitos pueden diferir significativamente en áreas como trazabilidad, cumplimiento de ISO 13485, clase IPC, materiales y pruebas.

¿Qué estándares de calidad son necesarios para las PCB destinadas a aplicaciones médicas?

Los requisitos de calidad dependen de la aplicación, pero suelen incluir ISO 13485, trazabilidad controlada y fabricación IPC Clase 2 o 3. Las aplicaciones críticas pueden requerir pruebas adicionales, validaciones y controles de proceso.

What is IPC Class 3 and when is it required for medical PCBs?

La Clase 3 de la IPC es la norma de fiabilidad más exigente para los PCB, que establece requisitos estrictos en materia de diseño, fabricación e inspección para garantizar un rendimiento a largo plazo. En aplicaciones médicas, suele ser necesaria para dispositivos vitales, como los implantables o los sistemas de soporte al paciente.

¿Qué tipos de PCB se utilizan más comúnmente en dispositivos médicos?

Los tipos más comunes incluyen:

• PCBs rígidas para equipos más grandes y estacionarios.
• PCBs flexibles para dispositivos compactos o portátiles.
• PCB rígido-flex para diseños que requieren tanto estabilidad como flexibilidad.
• PCBs HDI para alta densidad de componentes.
• PCBs multicapa para circuitos complejos y rendimiento de señal.

Estas tecnologías suelen combinarse para cumplir con los requisitos de miniaturización, rendimiento y fiabilidad.

Read more about our PCB portfolio >

¿Cómo se logra la miniaturización en el diseño de PCB médicos?

A través de diseños HDI y rígido-flexibles, que permiten mayor densidad de componentes y configuraciones tridimensionales. Implicarse en la fase de diseño es fundamental, ya que las decisiones sobre la acumulación, el número de capas y el factor de forma impactan enormemente en la fabricabilidad a gran escala

¿Cómo gestionáis el riesgo en las cadenas de suministro de PCB médicas?

Mitigamos riesgos mediante la cualificación en fábrica, el control de procesos, la trazabilidad y las colaboraciones a largo plazo con proveedores, asegurando calidad constante, precios estables y disponibilidad fiable a lo largo de la vida útil del producto.

¿Qué cubre una revisión de Diseño para la Manufacturabilidad (DFM) para PCBs médicos?

Una revisión DfM cubre el diseño de apilamiento, la impedancia controlada, mediante fiabilidad, selección de materiales, acabado superficial y análisis de tolerancias. Para proyectos médicos, también consideramos la manufacturabilidad a largo plazo para asegurar que el diseño pueda producirse de forma consistente en el volumen requerido durante una vida útil de más de 10 años.

¿Tienes preguntas o quieres hablar sobre tu solicitud de PCB médico?

Contacta con tu empresa local o con nuestros especialistas médicos.
