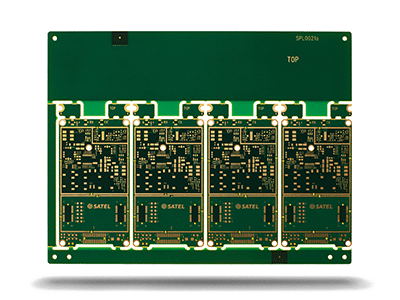

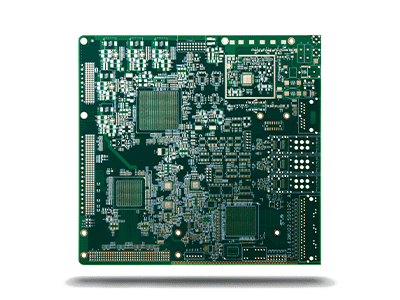

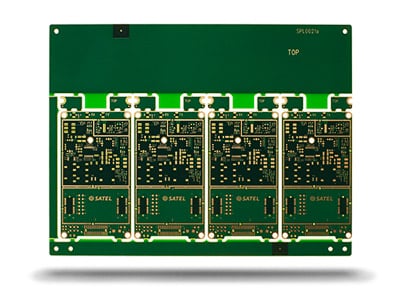

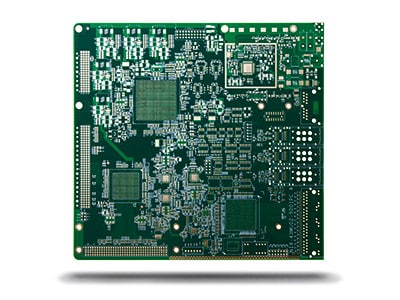

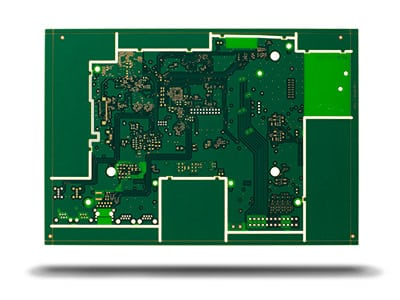

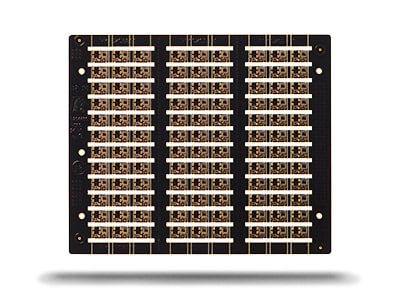

HDI – PCB de alta densidad de interconexión
Estas fábricas, junto con nuestra organización técnica mundial, aportan un conocimiento completo de los requisitos y los métodos de fabricación que se requieren para obtener buenos productos HDI.
¿Qué define una tarjeta HDI?
La IPC-2226 define HDI como una placa de circuito impreso con una mayor densidad de compontes, vías ciegas/enterradas, pads de menor tamaño, etc, por superficie que las tarjetas de circuito impreso convencionales (PCB). Hay diferentes tipos de características de HDI, tipo I, tipo II y tipo III como se define en la IPC-2226. En nuestras FAQ puede obtener más información sobre los diferentes tipos.
No dude en ponerse en contacto con la oficina de NCAB más cercana si necesita más información o asistencia. Estaremos encantados de atenderle.
Especificaciones Técnicas – PCB HDI
| Feature | NCAB´s technical specification |
| Number of layers | 4 – 22 layers standard, 30 layers advanced |
| Technology highlights | Multilayer boards with a higher connection pad density than standard boards, with finer lines/spaces, smaller via holes and capture pads allowing microvias to only penetrate select layers and also be placed in surface pads. |
| HDI builds | 1+N+1, 2+N+2, 3+N+3,4+N+4, any layer / ELIC, Ultra HDI in R&D |
| Materials | FR4 standard, FR4 high performance, Halogen free FR4, Rogers |
| Copper weights (finished) | 18μm – 70μm |
| Minimum track and gap | 0.075mm / 0.075mm |
| PCB thickness | 0.40mm – 3.20mm |
| Maxmimum dimensions | 610mm x 450mm; dependant upon laser drilling machine |
| Surface finishes available | OSP, ENIG, Immersion tin, Immersion silver, Electrolytic gold, Gold fingers |
| Minimum mechanical drill | 0.15mm |
| Minimum laser drill | 0.10mm standard, 0.075mm advanced |

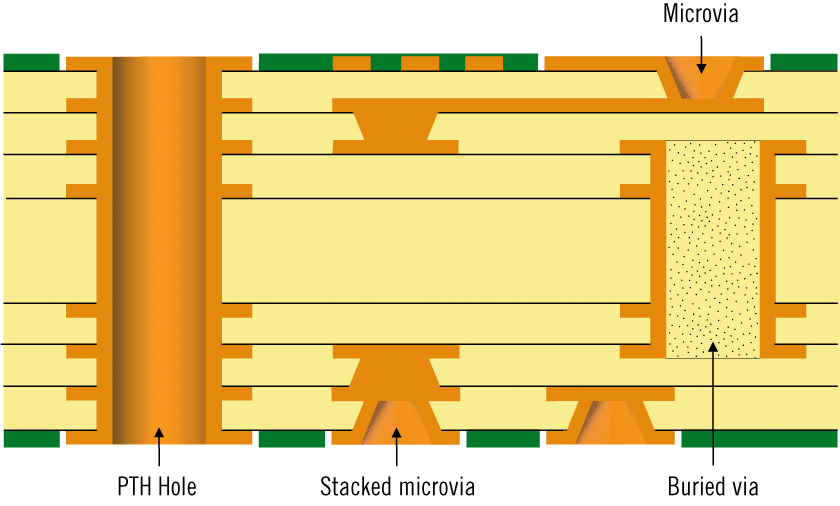

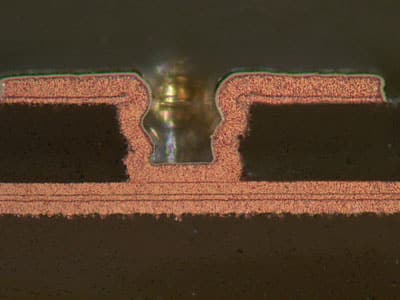

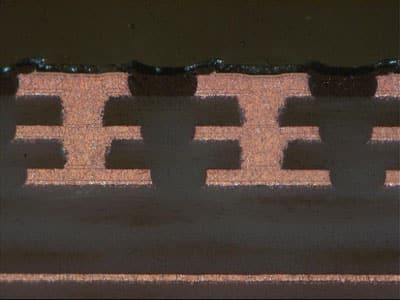

¿Qué es un PCB HDI?
IPC-2226 define HDI como una placa de circuito impreso con una densidad de pistas por unidad de superficie mayor a las de las placas de circuito impreso (PCB) convencionales. Poseen líneas y espacios entre ellas ≤ 100 µm / 0.10 mm, vías más pequeñas (<150 µm), pads de captura 20 pads/cm2) que las empleadas en la tecnología convencional de PCB.

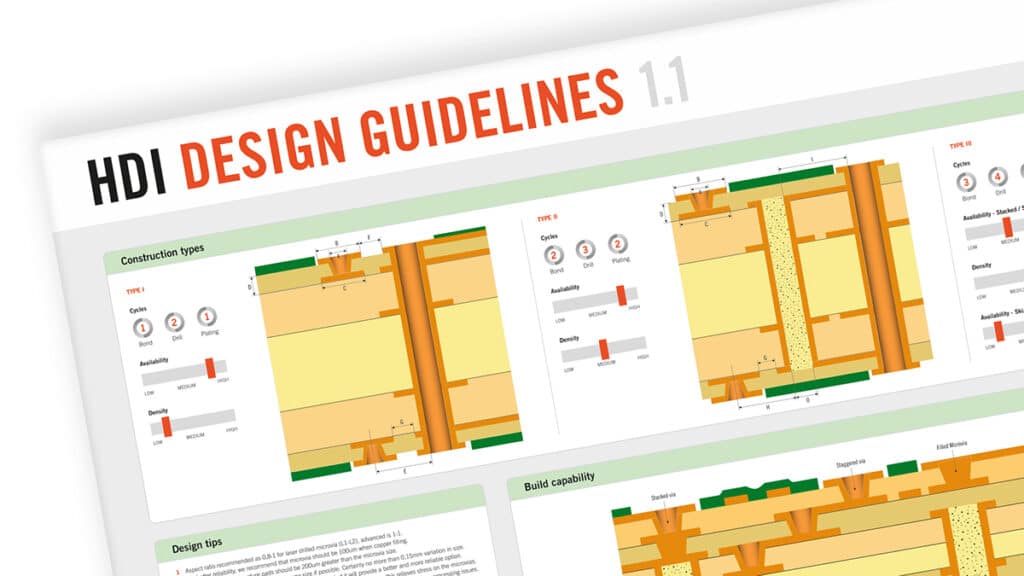

Descargue nuestras guías de diseño
Para evitar errar desde el principio, hemos recopilado nuestras guías de diseño para usarlas como lista de comprobación.
