HDI-piirilevyt (High Density Interconnect)
Nämä tehtaat, yhdessä NCAB:n maailmanlaajuisen teknisen organisaation kanssa, takaavat kattavan tietotaidon laadukkaiden HDI-tuotteiden suunnittelusäännöistä ja valmistusmenetelmistä.
Mikä on HDI-piirilevyn määritelmä?
IPC-2226 määrittelyn mukaan HDI-piirilevyssä johdotustiheys pinta-alayksikköä kohti on suurempi kuin tavanomaisten piirilevyjen. IPC-2226:ssa on määritelty erilaisia HDI-ominaisuuksia kuten , tyypit I, II ja III. Usein kysytyistä kysymyksissämme voit lukea lisää näistä ominaisuuksista.
HDI PCBs – Technical specification
| Feature | NCAB´s technical specification |
| Number of layers | 4 – 22 layers standard, 30 layers advanced |
| Technology highlights | Multilayer boards with a higher connection pad density than standard boards, with finer lines/spaces, smaller via holes and capture pads allowing microvias to only penetrate select layers and also be placed in surface pads. |
| HDI builds | 1+N+1, 2+N+2, 3+N+3,4+N+4, any layer / ELIC, Ultra HDI in R&D |
| Materials | FR4 standard, FR4 high performance, Halogen free FR4, Rogers |
| Copper weights (finished) | 18μm – 70μm |
| Minimum track and gap | 0.075mm / 0.075mm |
| PCB thickness | 0.40mm – 3.20mm |
| Maxmimum dimensions | 610mm x 450mm; dependant upon laser drilling machine |
| Surface finishes available | OSP, ENIG, Immersion tin, Immersion silver, Electrolytic gold, Gold fingers |
| Minimum mechanical drill | 0.15mm |
| Minimum laser drill | 0.10mm standard, 0.075mm advanced |

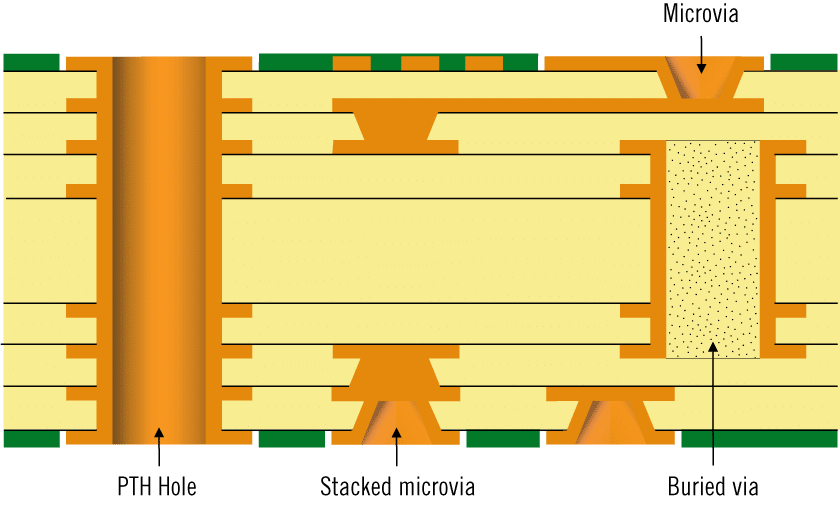

Mikä on HDI-piirilevy?
IPC- 2226:n mukaan HDI on piirilevy, jossa johtimia on tiheämmin yksikköpinta-alalla kuin tavallisissa piirilevyissä (PCB). Niissä on kapeammat sekä ohuemmat johtimet ja myöskin välit ≤ 100 µm / 0,10 mm, pienemmät läpiviennit (<150 µm) ja sisäkerroksessa laservia’n kohdekontakti 20 juotospistettä/cm2) kuin tavallisessa piirilevytekniikassa.
Lataa suunnitteluohjeemme
Jotta mitään ei tehdä väärin alusta alkaen, olemme laatineet suunnitteluohjeet, joita voi käyttää tarkistuslistana.
