HDI – obwody drukowane o dużej gęstości połączeń

NCAB Group produkuje płytki HDI od ponad 20 lat. Nasze fabryki mają szerokie doświadczenie w ich wytwarzaniu z myślą o różnych zastosowaniach rynkowych. Wraz z naszą światową siecią techniczną kompleksowo rozbudowują wiedzę na temat wymogów i metod produkcji koniecznych do stworzenia wysokiej jakości płytek HDI.

Wsparcie techniczne NCAB Group rozpoczyna się na etapie ich projektowania, gdy dzielimy się fachową wiedzą z zespołami projektowymi, aby zwiększyć możliwości produkcji i obniżyć jej koszty ogólne. Segment płytek HDI odpowiada za ponad 20% naszej globalnej sprzedaży, co daje nam szansę, aby przyciągnąć najlepsze fabryki na świecie. Możemy zarządzać wprowadzaniem nowego produktu i szybkimi weryfikacjami projektu oraz płynnie uruchamiać masową produkcję za granicą w ramach sprawnego procesu przyspieszającego ich pojawienie się na rynku.

Jeśli potrzebujesz dodatkowych informacji lub pomocy, zapraszamy do kontaktu z lokalnym przedsiębiorstwem NCAB Group. Chętnie udzielimy wszelkiego wsparcia.

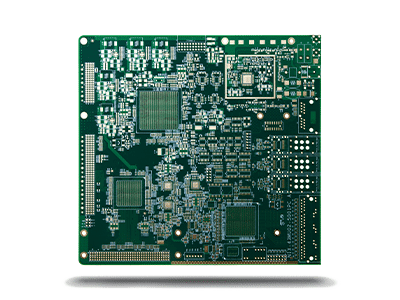

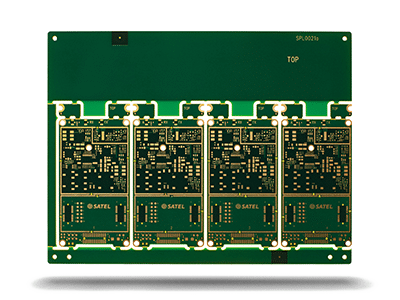

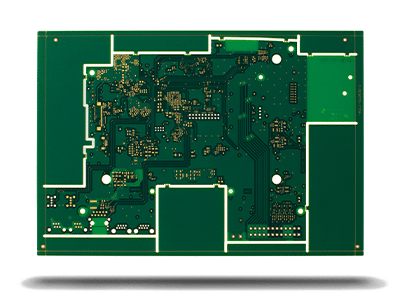

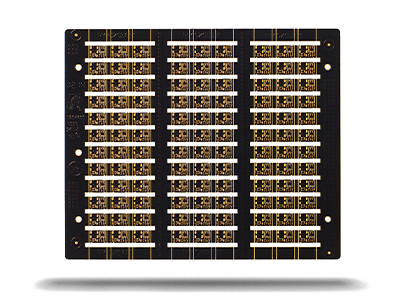

HDI PCBs – Technical specification

FeatureNCAB´s technical specification
Number of layers4 – 22 layers standard, 30 layers advanced
Technology highlightsMultilayer boards with a higher connection pad density than standard boards, with finer lines/spaces, smaller via holes and capture pads allowing microvias to only penetrate select layers and also be placed in surface pads.
HDI builds1+N+1, 2+N+2, 3+N+3,4+N+4, any layer / ELIC, Ultra HDI in R&D
MaterialsFR4 standard, FR4 high performance, Halogen free FR4, Rogers
Copper weights (finished)18μm – 70μm
Minimum track and gap0.075mm / 0.075mm
PCB thickness0.40mm – 3.20mm
Maxmimum dimensions610mm x 450mm; dependant upon laser drilling machine
Surface finishes availableOSP, ENIG, Immersion tin, Immersion silver, Electrolytic gold, Gold fingers
Minimum mechanical drill0.15mm
Minimum laser drill 0.10mm standard, 0.075mm advanced

Czym jest płytka HDI PCB?

Norma IPC-2226 definiuje HDI jako płytkę drukowaną o większej gęstości połączeń (ścieżek) na jednostkę powierzchni niż w przypadku konwencjonalnych płytek drukowanych (PCB). Cechuje się ona cieńszymi ścieżkami i odstępami ≤ 100 µm / 0,10 mm, mniejszymi przelotkami (<150 µm) i polami pochłaniającymi (ang. capture pads) 20 pól/cm2) niż w przypadku konwencjonalnej technologii PCB.

Pobierz nasze wytyczne projektowe dla płytek HDI

Aby zapobiec pomyłkom od samego początku, zebraliśmy nasze wytyczne projektowe, które wykorzystujemy jako listę kontrolną.
