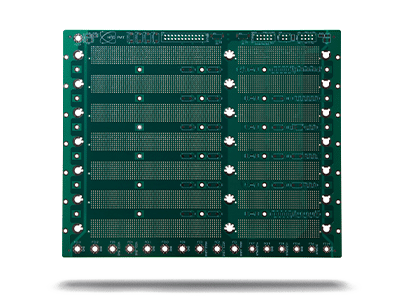

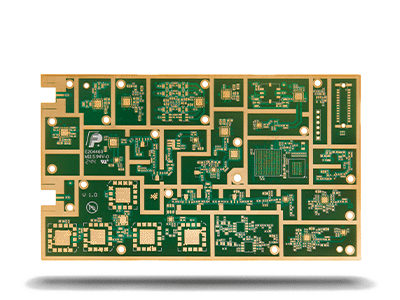

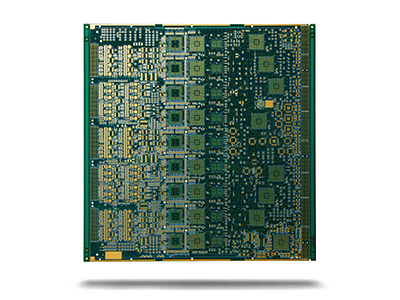

RF-piirilevyt (radiotaajuus)

Radiotaajuus (RF) ja mikroaalto (MW) -piirilevyjä käytetään langattomissa tuotteissa, lääketieteellisissä ja teollisissa sovelluksissa, kannettavissa laitteissa sekä tukiasemissa, tutkissa ja GPS-viestintäjärjestelmissä.

NCAB tekee tiivistä yhteistyötä tuotesuunnittelutiimisi kanssa varmistaaksemme, että projektin kustannus- ja suoritustavoitteet saavutetaan. Tarjoamme tietoa materiaalivaihtoehdoista, valmistettavuusnäkökohdista ja näiden vaikutuksista levyn hintaan.

RF-piirilevyjä valmistettaessa on tärkeää miettiä, miten signaaleja voidaan hallita (i) materiaalityypit ja materiaaliominaisuudet (häviökerroin / Df ja dielektrisyysvakio / Dk), (ii) matalaprofiilinen kuparifolio, (iii) lasikuidun kudontatyyli ja (iv) johtimien ja eristevälien suunnittelu. Näillä kaikilla ominaisuuksilla on merkittävä vaikutus valmiin tuotteen suorituskykyyn.

Ota yhteyttä paikalliseen NCAB Group -yritykseen, jos haluat lisätietoja tai apua. Autamme mielellämme.

Radio Frequency PCBs – Technical specification

Feature	NCAB´s technical specification
Number of layers	2-20 layers
Technology highlights	Controlled impedance, low loss materials, miniaturization
Materials	Low loss / low Dk, higher performance FR-4, PPO, Teflon, hydrocarbon / ceramic filled
Dielectric thickness	0.1mm – 3.0mm
Profile method	Routing, v-score
Copper weights (finished)	½ to 6 ounce
Minimum track and gaps	0.075mm / 0.075mm
Metal core thickness	0.4-2mm post bonded
Maxmimum dimensions	580mm x 1010mm
Surface finishes available	HASL (Lead-free), OSP, ENIG, Immersion tin, Immersion silver
Minimum laser drill	0.10mm standard, 0.075mm advanced
