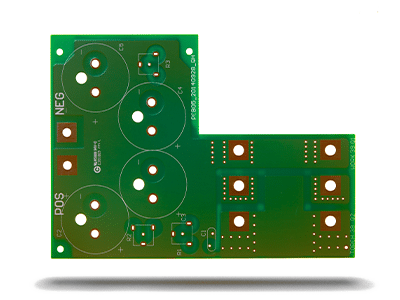

PCBs de doble cara

Nuestra cartera de productos incluye PCBs de doble cara para una amplia variedad de aplicaciones, desde médicas a controles industriales. El segmento está disminuyendo, puesto que nuestros clientes cada vez demandan más tarjetas con un mayor número de capas. No obstante, seguimos produciendo grandes volúmenes con los mismos estándares de calidad que nuestras tarjetas más avanzadas.

No dude en ponerse en contacto con la oficina de NCAB más cercana para consultarnos. Estaremos encantados de atenderle.

Double sided PCBs – Technical specification

Feature	NCAB´s technical specification
Number of layers	2 layers
Technology highlights	Epoxy glass dielectric materials laminated with copper cladding of varying thicknesses.
Materials	FR-4 standard, FR-4 high performance, FR-4 halogen-free.
Copper weights (finished)	18μm – 210μm, advanced 1050μm / 30oz
Minimum track and gap	0.10mm / 0.10mm
PCB thickness	0.40mm – 3.2mm
Maxmimum dimensions	510mm x 650mm
Surface finishes available	HASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Immersion tin, Immersion silver, Electrolytic gold, Gold fingers
Minimum mechanical drill	0.30mm standard, 0.20mm advanced
