PCBs flexibles

La demanda de PCBs flexibles está aumentando en todos los sectores, especialmente en los mercados médico, militar e industrial. Los volúmenes para estos mercados son relativamente bajos, por lo que NCAB trabaja con una serie de fábricas asiáticas especializadas en pequeños volúmenes para una gran variedad de productos (HMLV, por sus siglas en inglés), que responden perfectamente a estos criterios tecnológicos y de volumen.

¿Cuáles son las estructuras disponibles para los PCBs flexibles?

Hay numerosas estructuras diferentes disponibles. Las más comunes se definen a continuación:
Flex mono cara (IPC-6013 tipo 1) Coverlay (poliimida + adhesivo) unido a un núcleo FPC de un solo lado sin adhesivo. Con o sin partes rígidas.

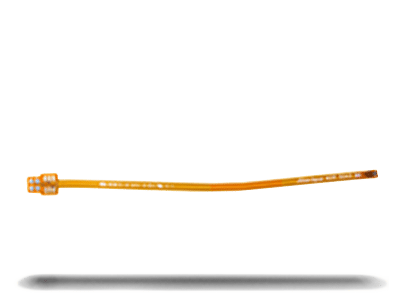

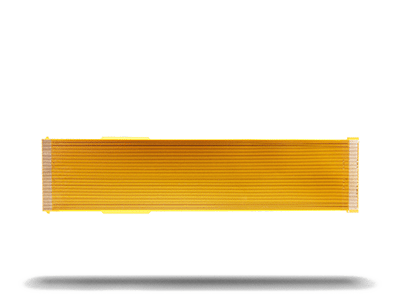

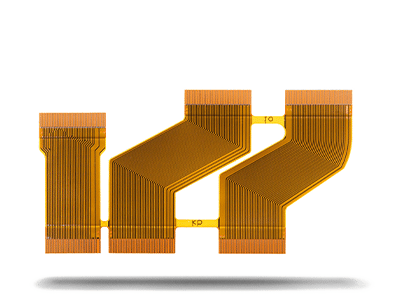

Flex de doble cara (IPC-6013 tipo 2) Revestimiento pegado a ambos lados de un núcleo FPC de doble cara sin adhesivo (dos capas conductoras) con orificios pasantes metalizados. Con o sin partes rígidas.
Flex multicapa (IPC-6013 tipo 3) Coverlay unido en ambos lados de la construcción sin adhesivo que contiene tres o más capas conductoras con metalización a través de taladros. Con o sin partes rígidas. La capacidad es de 4L.

Ver más ejemplos en nuestra FAQ

No dude en ponerse en contacto con la oficina de NCAB más cercana para consultarnos. Estaremos encantados de atenderle.

Especificaciones Técnicas –PCB Flexibles

Feature	NCAB´s technical specification
Number of layers	1 – 6L
Technology highlights	Mainly polyimide materials, flex PCB’s are necessary when motion of the PCB is needed, when 3-D interconnections are necessary (i.e. replacing cables and connectors) or when these are both combined due to limited available space.
Materials	Polyimide, Polyester
Profile method	Laser cutting, punching, rout
Copper weights (finished)	18μm – 70μm
Minimum track and gap	0.075mm / 0.075mm
PCB thickness	0.05mm – 0.80mm
Maximum dimensions	450mm x 610mm
Surface finishes available	OSP, ENIG, Immersion tin, Electrolytic gold, Gold fingers
Minimum mechanical drill	0.15mm
Minimum laser drill	0.10mm standard, 0.075mm advanced

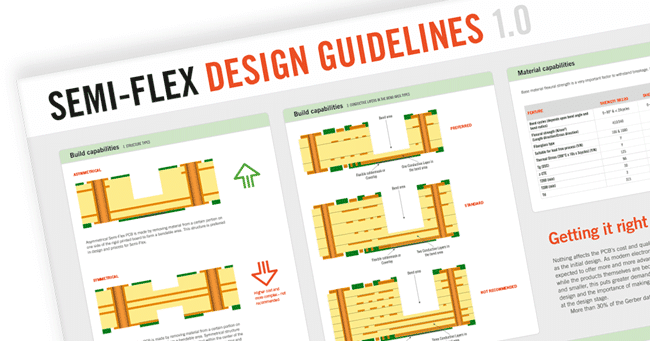

Descargue nuestras guías de diseño de PCB flexibles

Para evitar errar desde el principio, hemos recopilado nuestras guías de diseño para usarlas como lista de comprobación.

Guías de diseño
