多层 PCB(多层)

PCB 产品种类

多层 PCB(多层)

多层 PCB 占 NCAB 产品总量的 75% 以上,是我们的主导产品。我们每年生产高达 6800 万欧元以上的多层电路板,因此对我们的工厂有重要影响力。

我们拥有十多个当地和离岸工厂的合作伙伴,以便支持这个重要的产品份额,从新产品导入到批量生产。我们与这些工厂建立了牢固的长期关系,与大多数工厂合作已达五年以上。我们的高品质和及时交货的可靠工作业绩凸显了我们对客户满意度的专注。

若您想了解更多信息或者需要帮助,请联系当地的NCAB公司,我们会竭诚为您提供帮助。

Multilayer PCBs – Technical specification

FeatureNCAB´s technical specification
Number of layers4 – 22 layers standard, 30 layers advanced, 40 layers prototype.
Technology highlightsMultiple layers of epoxy glass fiber bonded together with multiple layers of copper of varying thicknesses.
MaterialsHigh performance FR4, halogen-free FR4, low loss and low Dk materials
Copper weights (finished)18μm – 210μm, advanced 1050μm / 30oz
Minimum track and gap0.075mm / 0.075mm
PCB thickness0.40mm – 7.0mm
Maxmimum dimensions580mm x 1080mm, advanced 610mm x 1400mm
Surface finishes availableHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Immersion Tin, Immersion Silver, Electrolytic gold, Gold fingers
Minimum mechanical drill 0.20mm
Minimum laser drill0.10mm standard, 0.075mm advanced

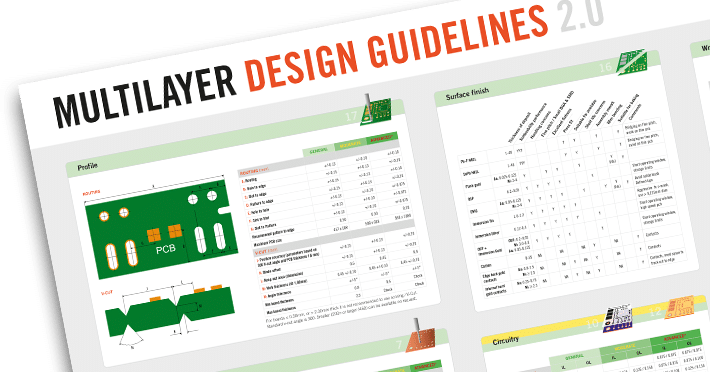

下载我们的设计指南

为防止一开始就做错,我们以核查表的形式制定了设计指南。
