Rigid-Flex-piirilevyt

Rigid-flex on monimutkainen tuote, joka vaatii tiivistä yhteistyötä piirilevytuottajan ja asiakkaan välillä. NCAB Groupin ja suunnittelijan väliset keskustelut varhaisessa vaihteessa ovat välttämättömiä, kuten muidenkin vaativien tuotteiden kohdalla, jotta rakenne voidaan optimoida valmistettavuutta ja optimaalista kustannustasoa varten. NCAB Group tarjoaa rigid-flex-levyjä paikallisesti sekä Euroopassa että USA:ssa ja suurten volyymien ollessa kyseessä myös Aasiasta.
6L Rigid-Flex - materials: Dupont AP9131 + IT180A; surface finish: HASL



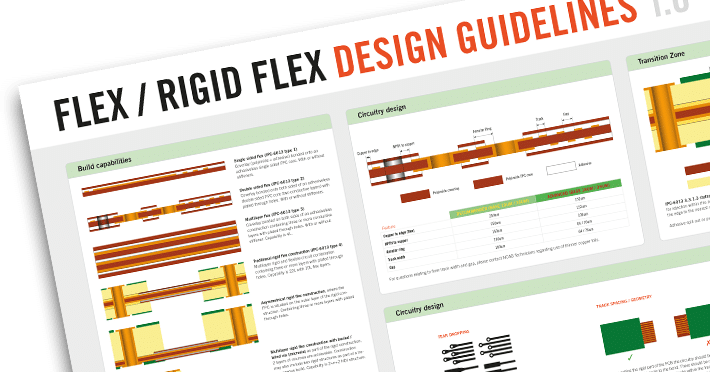

Rigid-Flex PCBs - Technical specification

DOWNLOAD SPECIFICATION (PDF) »

Feature NCAB´s technical specification
Number of layers 4-16 layers
Technology highlights Mixed materials including RF and high speed, standard FR-4, polyimide flex. Adhesiveless or adhesive based polyimide flex constructions, with cover coat or flexible solder mask materials.
Bending performance Based on the specific design, the bend performance can range from a basic 90 °bend to fit to a full dynamic flex with 360° range of motion in the flex tail that will withstand continuous cycles throughout the product life.
Bend features Bend radius controls the flexibility of the flex portion of the board. The thinner the material the lower the bend radius and the more flexible the flex section.
Materials RA copper, HTE copper, FR-4, polyimide, adhesive
Copper weights (finished) ½ ounce, 1 ounce, 2 ounce, 3 ounce
Minimum track and gap 0.075mm / 0.075mm
PCB thickness 0.4mm to 3mm
PCB thickness in flex section 0.05mm to 0.8mm
Maxmimum dimensions 457mm to 610mm
Surface finishes available ENIG, OSP Immersion tin, Immersion silver
Minimum mechanical drill 0.20mm
