Flex-rigida mönsterkort

Flex-rigida mönsterkort är en komplicerad produkt som kräver ett nära samarbete mellan våra och dina tekniker. Precis som för andra komplexa produkter är det viktigt med tidiga avstämningar mellan NCAB och mönsterkortsdesignern för att kunna optimera designen för tillverkningen och optimera kostnaden. Vi har tillverkning av flex-rigida kort både i Europa, USA och även i Asien för större volymer.

Vilka är de tillgängliga typerna för flex-rigida mönsterkort?

Det finns många olika typer. De vanligaste definieras nedan:

Traditionell flex-rigid konstruktion (IPC-6013 typ 4) Kombination i 3 eller flera lager med rigida och flexibla material innehållande genompläterade hål.

Osymmetrisk flex-rigid konstruktion, där det flexibla lagret placeras på ett ytterlager av den rigida konstruktionen. Innehåller tre eller fler lager med genompläterade hål.

Flex-rigid konstruktion i flera lager med begravda vior / blinda vior som ingår i den rigida delen. Mikrovior kan förekomma. Konstruktionen kan även omfatta rigida strukturer i olika nivåer. Kapaciteten är 2+n+2 HDI-struktur.

I våra ”Frågor & svar om mönsterkort” kan du läsa mer om de olika typerna och se de tillhörande tekniska illustrationerna.

Kontakta gärna ditt lokala NCAB kontor om du vill ha hjälp eller mer information.

Rigid-Flex PCBs – Technical specification

FeatureNCAB´s technical specification for Rigid flex PCBs
Number of layers4-16 layers
Technology highlightsMixed materials including RF and high speed, standard FR-4, polyimide flex. Adhesiveless or adhesive based polyimide flex constructions, with cover coat or flexible solder mask materials.
Bending performanceBased on the specific design, the bend performance can range from a basic 90 °bend to fit to a full dynamic flex with 360° range of motion in the flex tail that will withstand continuous cycles throughout the product life.
Bend featuresBend radius controls the flexibility of the flex portion of the board. The thinner the material the lower the bend radius and the more flexible the flex section.
MaterialsRA copper, HTE copper, FR-4, polyimide, adhesive
Copper weights (finished)½ ounce, 1 ounce, 2 ounce, 3 ounce
Minimum track and gap0.075mm / 0.075mm
PCB thickness0.4mm to 3mm
PCB thickness in flex section0.05mm to 0.8mm
Maxmimum dimensions457mm to 610mm
Surface finishes availableENIG, OSP Immersion tin, Immersion silver
Minimum mechanical drill0.20mm
Minimum laser drill0.10mm standard, 0.075mm advanced

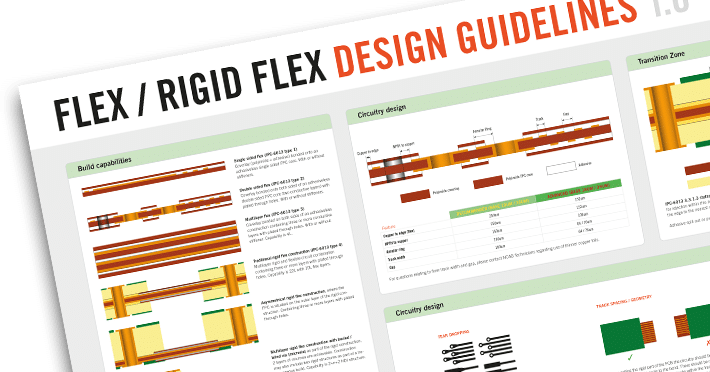

Ladda ned våra design guidelines för flex-rigida mönsterkort

Vi har satt ihop design guidelines som du kan använda som underlag för att undvika onödiga fel och kostnader.
