PCB flex-rigides

PCB flex-rigide

Un PCB flex-rigide est un produit complexe qui nécessite beaucoup d’interactions entre vos techniciens et les nôtres. Comme pour d’autres produits complexes, des discussions préalables entre NCAB et le concepteur sont nécessaires afin d’optimiser la conception et les coûts en vue de la fabrication. Nous prenons en charge les PCB flex-rigides à la fois en Europe et aux États-Unis mais également dans d’autres pays pour des exigences de volume plus élevées.

Quelles sont les structures disponibles pour un PCB flex-rigide ?

Il existe de nombreuses structures différentes. Les plus courantes sont définies ci-dessous :

PCB flex-rigide traditionnel (IPC-6013 type 4) – Combinaison de circuits rigides et flexibles multicouches contenant 3 couches ou plus avec des trous traversants métallisés. Notre capacité est de 22L avec 10L flexibles.
PCB flex-rigide asymétrique, où le FPC est situé sur la couche externe de la construction rigide. Contenant 3 couches ou plus avec des trous traversants métallisés.
PCB flex-rigide multicouche avec via enterré / borgne (microvia) faisant partie de la construction rigide. 2 étages de microvias sont réalisables. La construction peut également inclure deux structures rigides dans le cadre d’une construction homogène. La capacité est une structure HDI de 2+n+2.

Dans notre FAQ, vous pouvez en savoir plus sur les structures grâce à nos illustrations techniques.

Pour plus d’informations, veuillez contacter NCAB Group. Nous nous ferons un plaisir de répondre à toutes vos questions.

PCB flex-rigide – Spécification technique

Feature	NCAB´s technical specification for Rigid flex PCBs
Number of layers	4-16 layers
Technology highlights	Mixed materials including RF and high speed, standard FR-4, polyimide flex. Adhesiveless or adhesive based polyimide flex constructions, with cover coat or flexible solder mask materials.
Bending performance	Based on the specific design, the bend performance can range from a basic 90 °bend to fit to a full dynamic flex with 360° range of motion in the flex tail that will withstand continuous cycles throughout the product life.
Bend features	Bend radius controls the flexibility of the flex portion of the board. The thinner the material the lower the bend radius and the more flexible the flex section.
Materials	RA copper, HTE copper, FR-4, polyimide, adhesive
Copper weights (finished)	½ ounce, 1 ounce, 2 ounce, 3 ounce
Minimum track and gap	0.075mm / 0.075mm
PCB thickness	0.4mm to 3mm
PCB thickness in flex section	0.05mm to 0.8mm
Maxmimum dimensions	457mm to 610mm
Surface finishes available	ENIG, OSP Immersion tin, Immersion silver
Minimum mechanical drill	0.20mm
Minimum laser drill	0.10mm standard, 0.075mm advanced

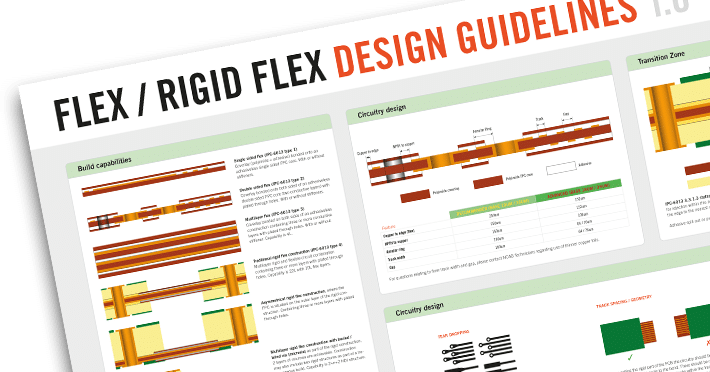

Téléchargez nos règles de conception pour les PCB flex-rigides

Pour éviter de partir sur de mauvaises bases, nous avons mis au point des règles de conception afin de vous aider à concevoir votre circuit imprimé.

Règles de conception
