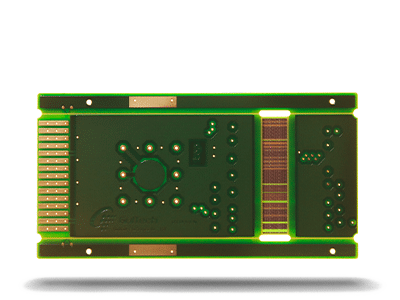

PCB semi-flexible

Un PCB semi-flexible nécessite des matières FR-4 spécifiques et une méthode de fabrication particulière pour créer une conception flex-to-install qui peut fournir une solution économique pour certaines applications.

Les PCB semi-flexibles sont souvent utilisés comme une solution plus adaptée pour certaines applications avancées avec une fabrication moins complexe. C’est une technologie qui combine le meilleur des deux mondes. Vous pouvez plier la carte une fois pour l’adapter au produit fini, sans compliquer inutilement les choses en appliquant un niveau de technologie plus élevé que nécessaire.

N’hésitez pas à contacter votre bureau NCAB local si vous avez besoin de plus d’informations ou d’assistance. Nous serons heureux de vous aider.

PCB Semi-Flexibles – Technical specification

FeatureNCAB´s technical specification
Number of layers1 – 12 layers, with 1 – 2 conductive layers in bending area.
Technology highlightsThe process uses controlled depth routing of the FR-4 to achieve a flexible / bending section within a traditionally rigid FR-4. Only suitable for static operations – bends typically just for installation. A lower cost solution for some very specific “flex-to-fit”applications.
Bending performance50 x bend cycles of 0° – 90° – 0°
Bend features5mm radius / max bending angle 90°
MaterialsSpecialized FR-4 for static flex applications
Copper weights (finished)35μm
Minimum track and gap0.075mm / 0.075mm
PCB thickness1.00mm – 2.00mm
PCB thickness in flex section0.25mm ± 0.05mm
Maxmimum dimensions538mm x 610mm
Surface finishes availableHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Immersion tin, Immersion silver, Electrolytic gold, Gold fingers
Minimum mechanical drill0.20mm
Minimum laser drill0.10mm standard, 0.075mm advanced

Qu’est-ce qui distingue un circuit semi-flexible d’un circuit flex-rigide?

Un circuit semi-flexible est un circuit imprimé multicouche « standard » construit à l’aide de matières de type FR4 spécifiques, fraisé avec une certaine tolérance sur l’épaisseur. La zone plus mince qui en résulte offre ainsi une section plus flexible / souple qu’avec un FR4 d’épaisseur traditionnelle plus rigide. Les circuits semi-flexibles conviennent aux applications statiques (carte fixée), ou avec un nombre très limité de flexions.

Télécharger nos règles de conception pour les PCB semi-flexibles

Pour éviter de partir sur de mauvaises bases, nous avons mis au point des règles de conception, que nous utilisons comme liste de contrôle.
