PCB cuivre épais

Le segment des PCB cuivre épais représente une part croissante de notre production. Afin de soutenir cette tendance, nous travaillons en étroite collaboration avec plusieurs de nos usines partenaires sur notre processus d’approvisionnement.

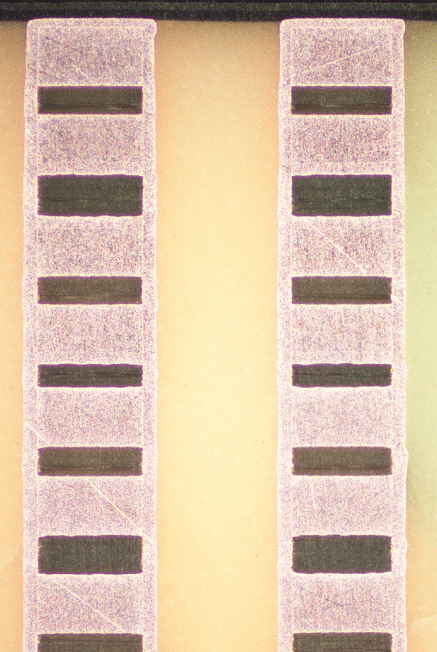

Qu’est-ce-qu’un PCB cuivre épais ?

Il s’agit d’un circuit imprimé composé de deux ou plusieurs couches de cuivre conducteur. Le feuillard de cuivre apparaît plus épais que sur les PCB standards (supérieur à 70µm). Les différentes couches conductrices internes sont traitées par paire (sur un core) puis sont collées ensemble en utilisant du pré-imprégné comme couche isolante. Le cuivre épais peut être utilisé à la fois en couche externe pour monter des composants et/ou en couche interne pour faire passer de la puissance. Les vias sont utilisés comme source de connexions électriques entre les différentes couches du PCB.

De plus en plus de produits nécessitent des circuits imprimés en cuivre épais, par exemple des chargeurs de véhicules électriques, des systèmes ayant des courants élevés et des systèmes de stockage d’énergie.

Veuillez contacter votre bureau NCAB local si vous avez besoin de plus d’informations ou d’assistance. Nous serons ravis de vous aider.

FeatureNCAB´s technical specification
Number of layers4 – 22 layers standard, 30 layers advanced, 40 layers prototype, much depending on copper thickness.
Technology highlightsMultiple layers of epoxy glass fiber bonded together with multiple layers of copper of varying thicknesses.
MaterialsHigh performance FR4, halogen-free FR4
Copper weights (finished)18-210µm, advanced 1050µm / 30 Oz
Minimum track and gap 0,075mm / 0,075mm (very much depending on copper thickness)
PCB thickness0.40mm – 7.0mm, Min thickness depending on number of layers and copper thickness
Maxmimum dimensions580mm x 1080mm, advanced 610mm x 1400mm
Surface finishes availableHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Immersion Tin, Immersion Silver, Electrolytic gold, Gold fingers (HASL / LF HASL not recommended)
Minimum mechanical drill 0.20mm

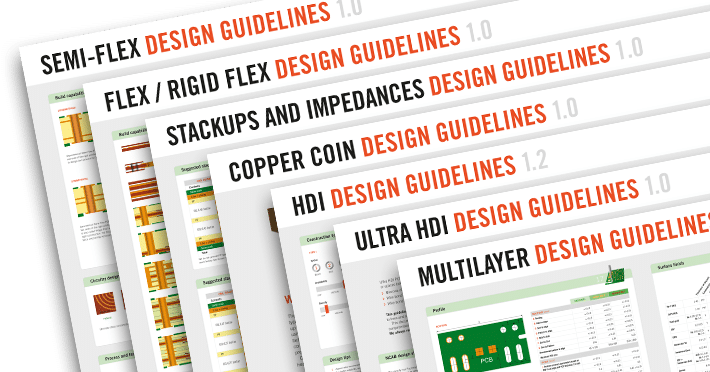

Téléchargez nos règles de conception PCB

Pour éviter de partir sur de mauvaises bases, nous avons mis au point des règles de conception afin de vous aider à concevoir votre circuit imprimé.
