Les interférences électromagnétiques (EMI) font partie de notre environnement quotidien. Elles affectent tous les produits électroniques, des appareils grand public aux systèmes industriels avancés.
Par exemple, placer deux microphones trop près l’un de l’autre dans une salle de karaoké peut générer du bruit. De même, dans les zones où les champs géomagnétiques sont chaotiques, le positionnement GPS peut devenir irrégulier, voire échouer complètement. Ces deux exemples illustrent les interférences électromagnétiques dans des situations réelles.
Lorsque des problèmes d’EMI surviennent, ils sont rarement accidentels. Dans la plupart des cas, la cause première peut être attribuée à un composant essentiel : le circuit imprimé.
Pourtant, la compatibilité électromagnétique des cartes (CEM) est encore souvent considérée comme « un problème qui ne doit être traité que lors des tests finaux du produit ». En réalité, les causes profondes des problèmes de CEM sont en grande partie déterminées lors des phases de conception et de fabrication des PCB.
Pourquoi le PCB joue un rôle central
Le circuit imprimé est le support physique des signaux des appareils électroniques, des sources d’alimentation, des boucles de courant et des plans de référence. C’est là que le bruit électromagnétique est fortement concentré au sein de quelques modules fonctionnels. Plus précisément, partout où il y a un changement rapide de courant ou une référence instable, du bruit électromagnétique sera inévitablement généré.

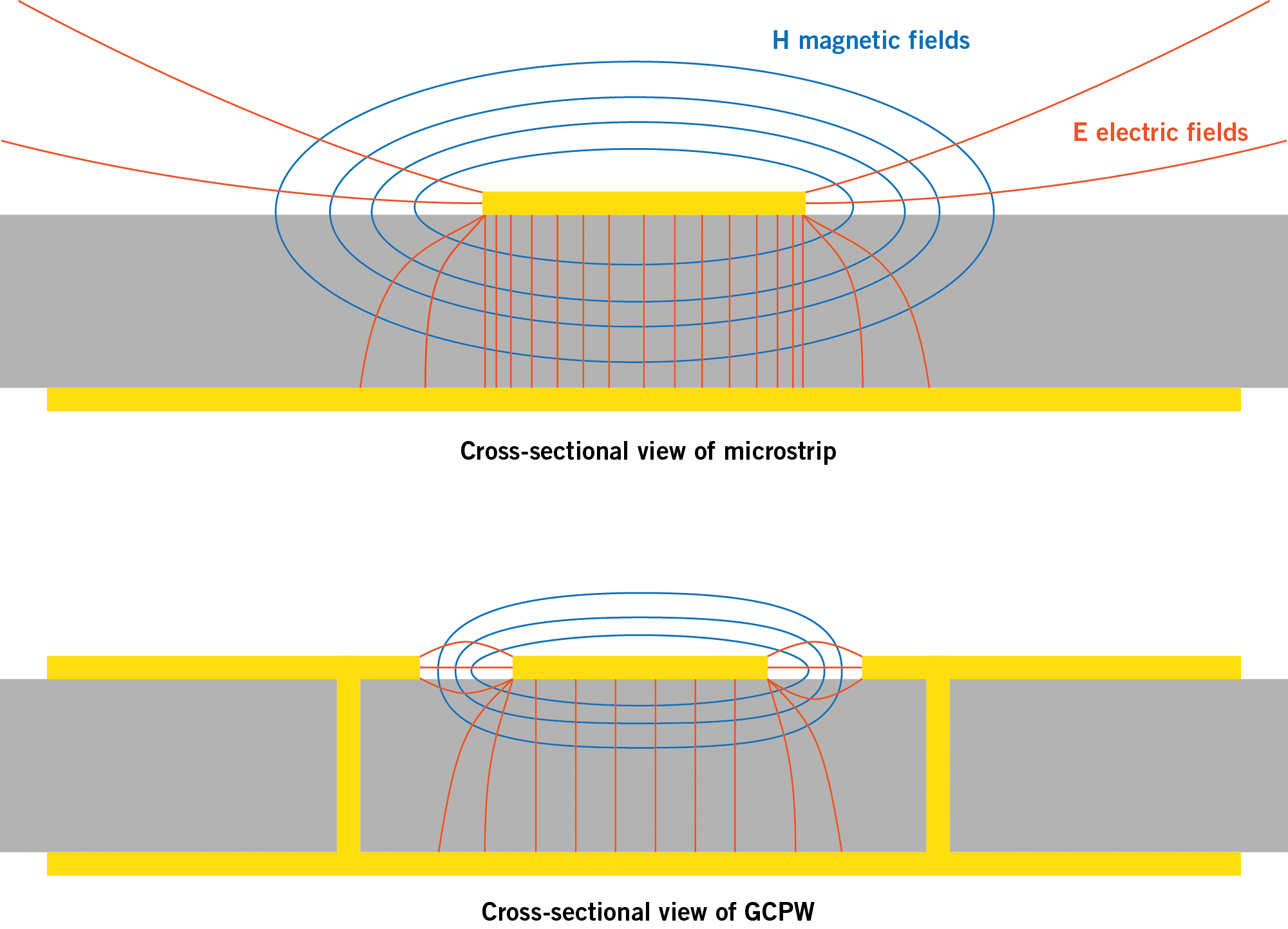

La figure ci-dessous illustre les champs électriques et magnétiques générés par les lignes de transmission lorsque le PCB est alimenté. Ces champs interagissent avec les signaux environnants, dégradant la qualité du signal.
Considérations clés pour la conception CEM des circuits imprimés

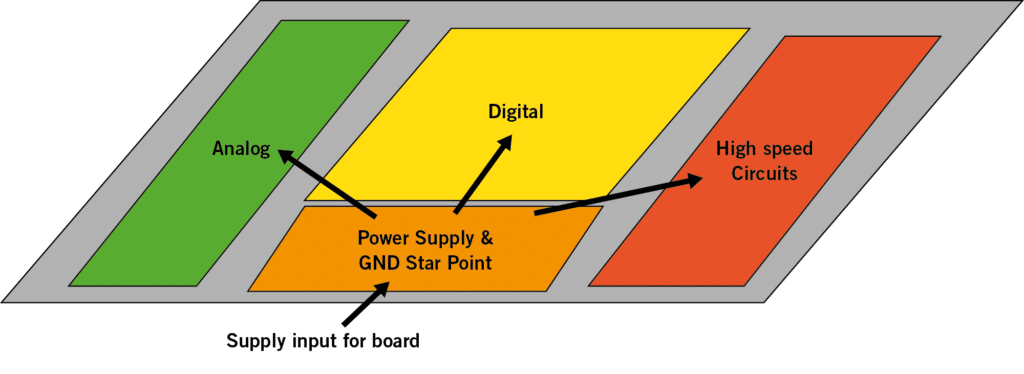

Zones fonctionnelles
Un PCB bien conçu sépare clairement les domaines numériques, analogiques et d’alimentation. Chaque bloc fonctionnel possède ses propres sources de bruit, ses propres chemins de retour de courant, ses propres exigences de référence et ses propres niveaux d’interférence tolérables.
Sans une isolation adéquate entre les blocs, les chemins de retour se croisent, les limites deviennent floues et le bruit se propage sous forme d’émissions rayonnées ou conduites.
Lors du placement des composants sur le circuit imprimé, concentrez-vous sur les points suivants :
- Éloigner les circuits à haute fréquence et générateurs de bruit (tels que les alimentations à découpage et les circuits d’horloge) des circuits sensibles (tels que les chemins de signaux analogiques et les capteurs) afin de minimiser le couplage des interférences.
- Placer les composants à haute vitesse (tels que les microcontrôleurs et les composants mémoire) loin des bords de la carte et des interfaces externes afin de réduire la sensibilité aux interférences externes et aux rayonnements indésirables.
- Emplacement des composants critiques :
– Les oscillateurs à quartz et les sources d’horloge doivent être placés aussi près que possible des dispositifs de charge afin de raccourcir la longueur des pistes et de réduire le rayonnement et les interférences.
– Les dispositifs de gestion de l’alimentation doivent être placés à proximité de leurs charges respectives afin de minimiser les chutes de tension et le bruit le long des chemins d’alimentation.
– Les composants sensibles (tels que les amplificateurs de signaux de faible niveau et les convertisseurs analogiques-numériques de haute précision) doivent être placés loin des sources de bruit, notamment les dispositifs à forte puissance et les régulateurs à découpage.
De plus, la surface de boucle des chemins de courant doit être étroitement contrôlée, en particulier pour les signaux à haute fréquence. À basse fréquence, une trace de signal se comporte principalement comme un conducteur ; cependant, à haute fréquence, cette même trace devient en fait une antenne. Il est donc essentiel de réduire au minimum la surface de boucle afin de réduire le rayonnement électromagnétique.
Conception de l’alimentation et de la mise à la terre
- Conception du plan d’alimentation
Le plan d’alimentation doit être solide et continu. Évitez la segmentation afin de limiter la propagation du bruit provenant de l’alimentation électrique. Un condensateur de filtrage doit être placé au point d’entrée de l’alimentation afin de supprimer le bruit à haute fréquence transporté sur les lignes d’alimentation. - Conception du plan de masse
Utilisez un plan de masse solide et continu afin de fournir des chemins de retour à faible impédance pour les signaux. Évitez les divisions, en particulier pour les circuits haute fréquence, car elles peuvent entraîner des rebonds de masse et augmenter le bruit. La masse de chaque sous-système doit être connectée directement au plan de masse principal via des vias dédiés. - Conception du condensateur de découplage
Placez un condensateur céramique haute fréquence de 0,1 uF et un condensateur volumineux de 10 uF aussi près que possible de chaque broche d’alimentation afin de filtrer les bruits haute fréquence sur l’alimentation et de fournir un courant transitoire. La borne de terre de chaque condensateur doit être connectée directement au plan de masse à l’aide d’un via afin de minimiser l’inductance du conducteur et d’améliorer l’efficacité du découplage.
Ensemble, le plan d’alimentation, le plan de masse et les condensateurs de découplage forment un système fermé qui gère les courants transitoires à haute vitesse. La stabilité de ce système a souvent un impact plus direct sur les performances électromagnétiques globales du circuit imprimé que les pistes de signal elles-mêmes.
Conception du routage des signaux
Évitez les angles droits à 90° dans le routage des signaux. Utilisez plutôt des coudes à 45° ou des traces courbes afin de réduire les discontinuités d’impédance et les réflexions de signaux qui en résultent.
Les signaux à haute vitesse (tels que USB et HDMI) doivent être routés avec une impédance caractéristique contrôlée conformément aux exigences de conception (par exemple, 50 Ω asymétrique ou 100 Ω différentiel) afin de minimiser la distorsion du signal et le rayonnement électromagnétique.
Les paires de signaux différentiels doivent être acheminées avec des longueurs de trace adaptées et un espacement régulier afin de réduire le décalage et de supprimer le bruit en mode commun.
Dans une configuration microbande, les traces de signal sont acheminées sur les couches externes du PCB, tandis que dans une configuration à ligne triplaque, les signaux sont acheminés entre deux plans de masse. Les structures à ligne triplaque offrent généralement un meilleur contrôle de l’impédance grâce à leurs champs électromagnétiques plus confinés, ce qui réduit la sensibilité aux interférences externes.
Contrôle de diaphonie
- Les traces de signaux à haute vitesse (telles que les horloges et les bus de données) doivent respecter les règles 3W (espacement des traces ≥ 3 fois la largeur des traces) afin de minimiser la diaphonie.
- Évitez le routage parallèle, en particulier sur de longues distances, car il augmente le couplage capacitif et inductif entre les pistes.
- Les traces de garde connectées à la masse peuvent être placées le long des lignes de signaux critiques afin d’assurer un blindage et de réduire la sensibilité aux interférences externes.
Autres mesures d’optimisation
Conception du stack-up
Un empilage des couches bien planifié est essentielle. Les plans d’alimentation et de masse doivent être placés à proximité les uns des autres afin de réduire le couplage du bruit de l’alimentation électrique dans les couches de signaux. Les couches de signaux à haute vitesse doivent être acheminées sur un plan de masse solide et continu afin de fournir une référence stable et un blindage efficace. Une conception de superposition robuste permet d’équilibrer le contrôle de l’impédance, le rendement de fabrication, la rentabilité et les délais de livraison.
Via design
Afin de réduire la distorsion du signal et le rayonnement électromagnétique, le nombre de vias doit être réduit au minimum, en particulier sur les chemins de signaux critiques. Le placement des vias doit être optimisé afin d’éviter la formation de grandes boucles de courant ou d’effets d’antenne. Lorsque des signaux à haute vitesse doivent passer d’une couche à l’autre, placez des vias de liaison à proximité du via du signal afin de fournir un chemin de retour court et continu.
Nous avons observé des cas concrets où l’espacement entre la trace d’impédance et le via était trop faible. Afin de libérer de l’espace de routage entre les pads de la couche externe, le concepteur a supprimé de manière proactive les pastilles non fonctionnelles de la couche de référence. Cependant, l’usine, tenant compte des capacités du processus, a agrandi le dégagement sur la couche de référence afin de garantir un dégagement suffisant. En conséquence, les signaux d’impédance n’ont pas fonctionné comme prévu.
D’un point de vue électromagnétique, l’agrandissement du dégagement a créé des zones sous la trace du signal dépourvues de plan de masse. Cela a provoqué des changements brusques d’impédance, induisant des réflexions du signal. Simultanément, l’anti-pad agrandi a perturbé le chemin de retour prévu pour le signal. En conséquence, la zone de boucle formée par la trace du signal et son chemin de retour a augmenté, rayonnant de l’énergie électromagnétique vers l’extérieur et compromettant les performances CEM du produit.
Sélection des matériaux
Il convient de choisir des matériaux PCB à faible Dk et Df afin de minimiser l’atténuation et la distorsion du signal pendant la transmission. Si nécessaire, des stratifiés à impédance contrôlée ou des matériaux de revêtement spécialisés peuvent être envisagés pour améliorer encore les performances CEM du PCB.
Résumé
Les performances CEM d’un circuit imprimé représentent un compromis entre les fonctionnalités essentielles du produit, son coût, sa fiabilité et sa conformité réglementaire. Par exemple, les équipements de communication à haut débit privilégient généralement le contrôle des émissions rayonnées, tandis que les appareils médicaux accordent davantage d’importance à l’immunité aux interférences externes.
La CEM des PCB est une discipline vaste et complexe, qui englobe l’intégrité du signal, l’intégrité de l’alimentation, la gestion thermique, les contraintes mécaniques et d’autres facteurs interdépendants. Les ingénieurs concepteurs de circuits imprimés doivent donc trouver un équilibre optimal entre plusieurs dimensions.
NCAB recommande de collaborer étroitement avec le fournisseur de PCB dès le début de la phase de conception afin d’optimiser chaque étape du process de conception. Cette collaboration précoce est particulièrement importante pour les conceptions complexes, car elle permet de minimiser les risques potentiels et d’améliorer la robustesse globale.
