PCB Multilayer
¿Qué es un PCB multicapa?

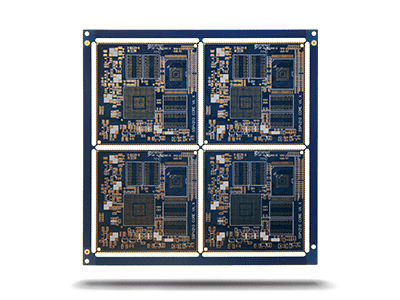

Es un PCB (circuito) que consta de 3 o más capas de cobre conductor. Las láminas conductoras se encuentran en varias capas dentro de un PCB multicapa.

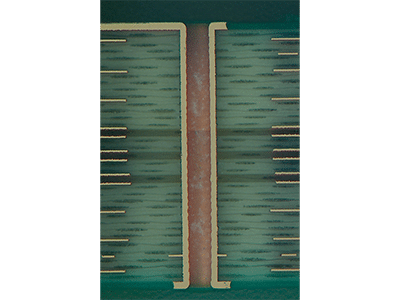

Las diferentes capas internas se procesan en pares (sobre un núcleo) y luego se unen utilizando prepreg como capa aislante. Las capas se colocan de tal manera que ambos lados externos del PCB se pueden utilizar para montar componentes con conexiones eléctricas/de seguimiento adicionales en el interior de la placa. Las vías se utilizan como fuente de interconexión eléctrica entre las diferentes capas de un PCB multicapa.
Los multicapas son utilizados en muchos productos, incluidos ordenadores, equipos médicos, sistemas de automóvil, GPS y sistemas de satélites, sistemas de control industrial.
No dude en ponerse en contacto con la oficina de NCAB más cercana para consultarnos. Estaremos encantados de atenderle.
PCB Multilayer – Technical specification
| Feature | NCAB´s technical specification |
|---|---|
| Number of layers | 4 – 22 layers standard, 30 layers advanced, 40 layers prototype. |
| Technology highlights | Multiple layers of epoxy glass fiber bonded together with multiple layers of copper of varying thicknesses. |
| Materials | High performance FR4, halogen-free FR4, low loss and low Dk materials |
| Copper weights (finished) | 18μm – 210μm, advanced 1050μm / 30oz |
| Minimum track and gap | 0.050mm / 0.050mm |
| PCB thickness | 0.40mm – 7.0mm |
| Maxmimum dimensions | 580mm x 1080mm, advanced 610mm x 1400mm |
| Surface finishes available | HASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Immersion Tin, Immersion Silver, Electrolytic gold, Gold fingers |
| Minimum mechanical drill | 0.20mm |
| Minimum laser drill | 0.10mm standard, 0.075mm advanced |
